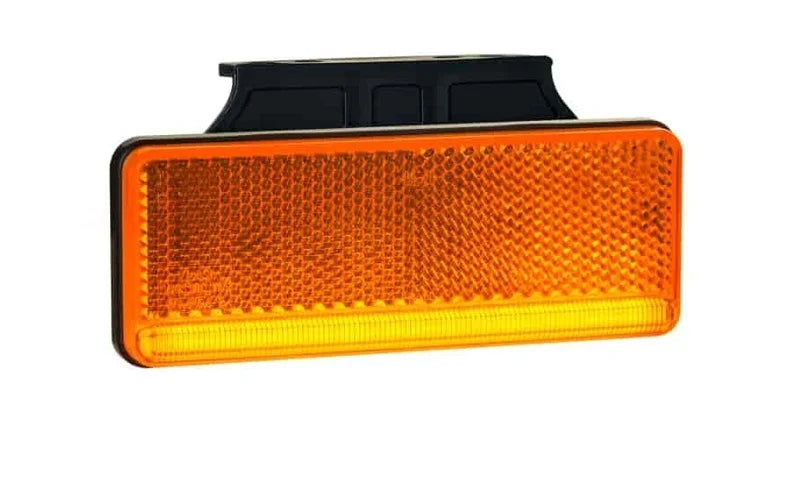

LED markeringslicht neon amber met beugel | 12-24v | 50cm. kabel | MV-3250HA
De Horpol MV-3250HA uit de MV-3200 serie is een LED markeringslicht geschikt voor 12–24 V systemen. Dit model is voorzien van een amberkleurige LED-strip met een opvallende neon-look. Het markeringslicht combineert de functies: zij markeringslicht en reflector. Dankzij de compacte behuizing van 102x61x16 mm en de opbouwmontage is het product veelzijdig inzetbaar op diverse voertuigtypes, zoals aanhangwagens, bedrijfswagens of trailers.
Zowel de behuizing als de lens zijn vervaardigd uit slagvast polycarbonaat, wat bijdraagt aan de duurzaamheid en waterdichtheid. Dankzij de IP68-classificatie is de unit bestand tegen langdurige onderdompeling en stofinslag. De CE-, ECE-R10-, ECE-R3- en ECE-R91-certificering onderstrepen de geschiktheid voor gebruik op de openbare weg binnen de EU. De aansluiting verloopt via een open draadeind met 50 cm kabel, wat installatie vereenvoudigt.
Pluspunten van deze serie:
- Stijlvolle neon-look LED strip
- Optioneel uitgevoerd met ingebouwde knipperlichtfunctie
- Leverbaar met handige montagesteun
- Leverbaar in het amber, rood en wit voor een uniforme uitstraling rondom
Specificaties
| Afmetingen | 102 x 61 x 16mm |
|---|---|
| Hoogte | 61mm |
| Breedte | 102mm |
| Diepte | 16mm |
| Hart-op-hart maat | 29,5 / 49mm |
| Voltage | 12-24v |
| Lichtkleur | Amber |
| Vorm | Rechthoekig |
| Behuizingskleur | Zwart |
| Materiaal behuizing | Polycarbonaat |
| Lenskleur | Amber |
| Materiaal lens | Polycarbonaat |
| Reflector | Met reflector |
| Beschermingsklasse | IP68 |
| Montage | Opbouw |
| Montagebeugel | Incl. montagesteun |
| Connector | Open draadeind |
| Kabellengte | 50cm kabel |
| Certificering | CE,ECE-R10,ECE-R3,ECE-R91 |
| Geschikt voor | Aanhanger,Bedrijfswagen,Trailer,Vrachtwagen |
| Garantie | 2 jaar |
